 réalisation dun dispositif de réglage aisé tilt d'un Solarmax ("VELLUTINI")

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Andre33
Membre
Membre
avatar

Masculin Messages : 410
Date d'inscription : 12/04/2015
Age : 69
Localisation : 33770 Salles
Emploi/loisirs : Astro & bricolage
Humeur : Grand débutant besoin de ruban fluo

MessageSujet: réalisation dun dispositif de réglage aisé tilt d'un Solarmax ("VELLUTINI")   30/6/2017, 00:12

L'observation du Soleil en H alpha est possible avec un filtre Solarmax ™ (Coronado™) en tête devant l'objectif.
Ce filtre interférentiel (Fabry-Perot) est à régler après une mise au point sur le limbe de l'image du Soleil.
on règle ensuite l'inclinaision (le "tilt") entre les deux lames du filtre interférentiel, grâce à une molette,
qui se trouve souvent hors de portée de l'opérateur quand on a l'œil à l'oculaire. LE "VELLUTINI" résout cette difficulté.
Le filtre devant l'objectif est complété par un filtre BF monté en usine dans un renvoi coudé.

Pour ma part, j'ai monté ces dispositifs sur une lunette (Zeiss) Telementor  Ø63 F840 .
oculaire testé aux ROS 2017 avec le meilleur résultat : panoptic 24 mm

Lors des rencontres du Rassemblement des Observateurs Solaires (ROS 2017), François VELLUTINI nous a présenté son dispositif pour régler le tilt d'un filtre de Solarmax de façon très pratique.
J'appellerai donc ce dispositif un "VELLUTINI".
Ce "VELLUTINI" déporte la commande vers l'oculaire et met à portée de la main de l'observateur qui garde son œil sur l'oculaire en observant les effets du réglage.
Le principe est simple, un peu de soins et d'astuces permettent de réussir.

Une tige filetée (Ø 6 mm), de la longueur souhaitée, est engagée dans un tube (Ø interne de 6 mm).
Sur cette tige filetée est fixée des deux cotés une roue, du côté de l'oculaire on actionne la tige qui entraîne la roue du côté de la molette de réglage du "tilt".

La roue du coté de la molette du tilt est recouverte de matière antidérapante, elle est légèrement en pression, par appui de la tige. Cette pression est obtenu par déformation légère du tube. on prend soin de décaler la fixation légèrement en dessous de ce qui serait parfaitement aligné géométriquement. François est précis sur ce point.

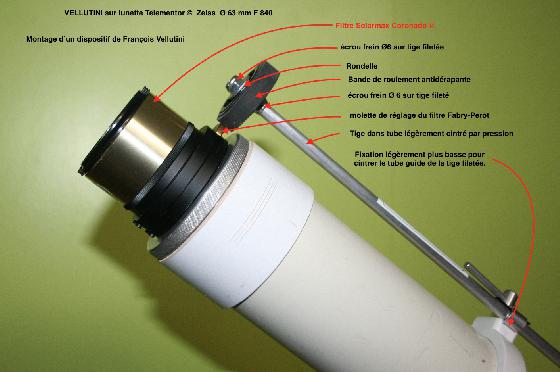

Pour ma part : Montage sur une Zeiss Telementor Ø 63 / F 840

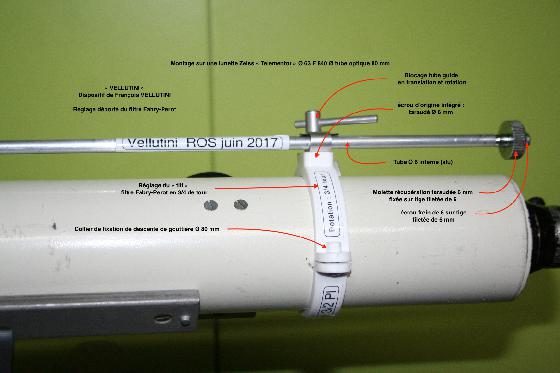

- côté oculaire : J'ai récupéré une molette de réglage d'une lunette "jouet" puis taraudée en 6 mm pour le côté oculaire.
- côté molette du "tilt" : J'ai récupéré des roulements d'entrainement du papier d'un imprimante HS qui présentaient un revêtement caoutchouc parfait, emboité (en force) un segment du tube de 6, pour centrer la roue sur la tige filetée.
- J'ai eu la chance d'avoir récupéré des fixations de tube en Ø 7mm (fabrication anglaise) mais en pas de vis de 6/100.

François utilise deux roues identiques recouvertes de feutrine.
La fixation du tube est assurée par deux pièces taillées dans un rail en U (aluminium) fixée chacune sur un des deux colliers. (modèle originel de François). Il faut assurer le blocage du tube tant en translation, qu'en rotation.
