ASTROSAUCATS - Astronomie Gironde 33 (AG33)


Echanges et Partages entre passionnés et curieux de l'astronomie

AccueilCalendrierFAQRechercherMembresGroupesS'enregistrerConnexion

Partagez |


 Premiers pas en Spectrographie

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
fredlarun
Modérateur
Modérateur
avatar

Masculin Messages : 3100
Date d'inscription : 14/07/2009
Age : 46
Localisation : Bordeaux
Emploi/loisirs : Astronomie, Basse électrique, JuJitsu et Tai chi chuan...
Humeur : Tu achètes Renault ... tu roules à vélo !!!

MessageSujet: Premiers pas en Spectrographie    21/5/2011, 19:30

Comme je ne me prends pas assez la tête avec l'astrophoto, le guidage, et le solaire, me voilà parti dans la "Spectro" basse résolution :b:
Premiers tests réalisés avec le StarAnalyser, TSA 102 et APN sur Alpha GEM : Castor

1- Image brut recadré, avec au centre l'étoile ,l'ordre 0). A droite le spectre d'ordre -1, et à Gauche l'ordre 1 qui sera exploité



2- Crop sur le spectre d'ordre 1 "redressé"



3- Spectre isolé et "étalé" avec Photoshop. Rotation à 180° pour placer les longueurs d'ondes en ordre croissant (le bleu à gauche et vers le rouge à droite)



4- Ma première courbe avec le logiciel "Visual Spec" :be:



c'est très loin de la perfection, et il manque au moins une calibration ( les graduations de l'axe X ne veulent rien dire!) mais c'est ma preum's alors bounce

En particulier le grand "plateau" dans le rouge : quand j'ouvre le spectre dans visual spec cette partie semble saturée, alors que "visuellement" non sur mon image dans toshop Question

_________________
L'humour vaincra!!! Je suis Charlie!! Twisted Evil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Sandrine
Membre
Membre
avatar

Féminin Messages : 1798
Date d'inscription : 15/07/2009
Age : 46
Localisation : Villenave
Emploi/loisirs : Astro

MessageSujet: Re: Premiers pas en Spectrographie    22/5/2011, 18:40

Bravo Fred, cheers , c'est du boulot study . Bientôt les étoiles et leurs compositions n'auront plus de secret pour toi. Cool
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fredlarun
Modérateur
Modérateur
avatar

Masculin Messages : 3100
Date d'inscription : 14/07/2009
Age : 46
Localisation : Bordeaux
Emploi/loisirs : Astronomie, Basse électrique, JuJitsu et Tai chi chuan...
Humeur : Tu achètes Renault ... tu roules à vélo !!!

MessageSujet: Re: Premiers pas en Spectrographie    22/5/2011, 18:57

Merci sandrine, mais il va falloir trouver la bonne procédure pour sortir quelque chose de correcte.

J'ai visionné des spectres basse résolution de Castor ... j'en suis très très loin, en particulier, pas de bande d'absorption de Ha normalement franche pour ce type d'étoile, et accessible avec le 350D Baader. scratch , et la forme générale est une belle "cloche" .... Rolling Eyes

la suite au prochain épisode (orientation du SA, dark, flat, offset pour prétraitement du spectre...)

_________________
L'humour vaincra!!! Je suis Charlie!! Twisted Evil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fredlarun
Modérateur
Modérateur
avatar

Masculin Messages : 3100
Date d'inscription : 14/07/2009
Age : 46
Localisation : Bordeaux
Emploi/loisirs : Astronomie, Basse électrique, JuJitsu et Tai chi chuan...
Humeur : Tu achètes Renault ... tu roules à vélo !!!

MessageSujet: Re: Premiers pas en Spectrographie    22/5/2011, 22:41

Et flute, je viens de voir l'erreur de débutant : l'APN était en Jpeg, avec la balance des blancs manuelle activé Crying or Very sad

Zéro pointé ... je retourne à ma place confused

De plus, le "plateau" serait à lendroit de la partie haute de la "cloche", donc le spectre doit être surexposée dans les longueurs d'ondes correspondante silent

Au moins, je ne peux que m'améliorer après ça :be:

Bonne nouvelle, j'ai cramé l'exposition avec 2,5 sec de pose .... sur les étoiles les plus brillantes je devrais m'en sortir pour le suivi Happy11

_________________
L'humour vaincra!!! Je suis Charlie!! Twisted Evil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
RIGEL
Modérateur
Modérateur
avatar

Féminin Messages : 17213
Date d'inscription : 14/07/2009
Age : 50
Localisation : L'espace... l'ultime frontière !
Emploi/loisirs : Astronomie, astrophoto
Humeur : Amoureuse !

MessageSujet: Re: Premiers pas en Spectrographie    23/5/2011, 07:58

Courage Fred car il n'est pas facile de se lancer dans une nouvelle activité Wink
Mais nous serons là pour te soutenir et t'encourager... à défaut de pouvoir t'aider What a Face

Fredlarun a écrit:
Comme je ne me prends pas assez la tête avec l'astrophoto, le guidage, et le solaire, me voilà parti dans la "Spectro" basse résolution :b:
C'est vrai que tu es un grand malade Suspect
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
giti
Membre
Membre


Masculin Messages : 3044
Date d'inscription : 10/09/2009
Age : 55
Localisation : Canéjan

MessageSujet: Re: Premiers pas en Spectrographie    23/5/2011, 12:51

Bravo Fred pour cette première tentative cheers
C'est un domaine astro vraiment passionnant.
J'ai hâte de voir la suite Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
giti
Membre
Membre


Masculin Messages : 3044
Date d'inscription : 10/09/2009
Age : 55
Localisation : Canéjan

MessageSujet: Re: Premiers pas en Spectrographie    18/10/2011, 19:07

Aujourd'hui, j'ai reçu un Star Analyser de chez Shelyak Very Happy
Voilà, comme ça Fred ne sera plus seul pour la spectro Wink
En attendant les étoiles, je potasse study
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fredlarun
Modérateur
Modérateur
avatar

Masculin Messages : 3100
Date d'inscription : 14/07/2009
Age : 46
Localisation : Bordeaux
Emploi/loisirs : Astronomie, Basse électrique, JuJitsu et Tai chi chuan...
Humeur : Tu achètes Renault ... tu roules à vélo !!!

MessageSujet: Re: Premiers pas en Spectrographie    18/10/2011, 19:41

giti a écrit:
Aujourd'hui, j'ai reçu un Star Analyser de chez Shelyak Very Happy
Voilà, comme ça Fred ne sera plus seul pour la spectro Wink
En attendant les étoiles, je potasse study

Hé Hé, Welcome Giti, on va monter une "section spectro" à AG33 cheers

_________________
L'humour vaincra!!! Je suis Charlie!! Twisted Evil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
BGI
Membre
Membre
avatar

Masculin Messages : 3870
Date d'inscription : 17/07/2009
Age : 70
Localisation : Léognan
Emploi/loisirs : Retraité/variés
Humeur : No more pain(t)

MessageSujet: Re: Premiers pas en Spectrographie    19/10/2011, 00:05


Ah ben ça promet !!!! Wink Wink Wink Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
landesgnocq
Membre
Membre
avatar

Masculin Messages : 857
Date d'inscription : 01/01/2010
Age : 70
Localisation : Gnocq, à la limite Landes-Gironde
Emploi/loisirs : la contemplation
Humeur : comme un vieillard maniaque

MessageSujet: Re: Premiers pas en Spectrographie    19/10/2011, 10:10

Salut les spectros, et bon courage!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://astrognocq.doomby.com/
RIGEL
Modérateur
Modérateur
avatar

Féminin Messages : 17213
Date d'inscription : 14/07/2009
Age : 50
Localisation : L'espace... l'ultime frontière !
Emploi/loisirs : Astronomie, astrophoto
Humeur : Amoureuse !

MessageSujet: Re: Premiers pas en Spectrographie    19/10/2011, 10:31

Bon courage les gars et vivement les premiers résultats Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Petrus
Membre
Membre
avatar

Masculin Messages : 1439
Date d'inscription : 15/07/2009
Age : 71
Localisation : Baurech
Emploi/loisirs : Astro Voyages Photos
Humeur : Vagabonde

MessageSujet: Re: Premiers pas en Spectrographie    19/10/2011, 11:00

Dès que vous êtes un peu rodés, on attend une démo. Je suis curieux voir ça Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://voyages.astronomie.free.fr/zenphoto/
fredlarun
Modérateur
Modérateur
avatar

Masculin Messages : 3100
Date d'inscription : 14/07/2009
Age : 46
Localisation : Bordeaux
Emploi/loisirs : Astronomie, Basse électrique, JuJitsu et Tai chi chuan...
Humeur : Tu achètes Renault ... tu roules à vélo !!!

MessageSujet: Re: Premiers pas en Spectrographie    23/10/2011, 20:45

Voici la suite de cette nouvelle aventure :
Premier spectre qui ressemble à quelque chose :

Véga de la Lyre :
- le vendredi 21 0ctobre 2011 à 22H10 TU
- Centre ville Bordeaux
- Lunette TSA 102
- Cam DMK31 Une image brut :



- StarAnalyser, réseau 100 raies/mm
- Pas de darks, offsets et flats
- Traitement entier IRIS (Merci Giti ) Le Spectre :


(A gauche l'ordre 0 de sortie du StarAnalyser, ....................puis l'ordre 1 à droite qui est exploité)

- Exploitation des données avec Excel



Le spectre a été « étalonné » à partir de la raie Hβ à 4861 Angs, qui se trouve être à 4851 sur la courbe obtenue (et c'est pô mal pour un début bounce )

Attention ce spectre est « Brut » :
Pour avoir des données de « qualité scientifique », il faudrait faire dans un premier temps les darks, offsets et flats, puis déterminer et prendre en compte la réponse spectrale de l’instrumentation dans les différentes longueurs d’ondes. Enfin, il faut aussi corriger les raies d’absorptions dues à notre atmosphère, et qui n’appartiennent donc pas à l’étoile.
Prochaine étape, traitement plus pro avec VisualSpec

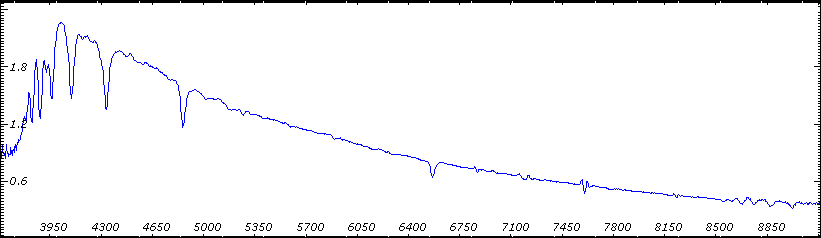

Par exemple, un résultat obtenu par François Teyssier au StarAnalyser sur Véga



_________________
L'humour vaincra!!! Je suis Charlie!! Twisted Evil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
RIGEL
Modérateur
Modérateur
avatar

Féminin Messages : 17213
Date d'inscription : 14/07/2009
Age : 50
Localisation : L'espace... l'ultime frontière !
Emploi/loisirs : Astronomie, astrophoto
Humeur : Amoureuse !

MessageSujet: Re: Premiers pas en Spectrographie    24/10/2011, 10:14

Ah ben voilà un bon début Very Happy

Edit RIGEL : Comme la spectroscopie est aussi de la photo, je transfère ce sujet dans la bonne section Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
denis
Membre
Membre
avatar

Masculin Messages : 1183
Date d'inscription : 24/07/2009
Age : 56
Localisation : ayguemorte les graves
Emploi/loisirs : astronomie
Humeur : heureux

MessageSujet: Re: Premiers pas en Spectrographie    24/10/2011, 17:52

sacré boulot Fred... bravo

_________________


Corine
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fredlarun
Modérateur
Modérateur
avatar

Masculin Messages : 3100
Date d'inscription : 14/07/2009
Age : 46
Localisation : Bordeaux
Emploi/loisirs : Astronomie, Basse électrique, JuJitsu et Tai chi chuan...
Humeur : Tu achètes Renault ... tu roules à vélo !!!

MessageSujet: Re: Premiers pas en Spectrographie    24/10/2011, 20:52

Merci pour vos encouragements Wink

_________________
L'humour vaincra!!! Je suis Charlie!! Twisted Evil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
giti
Membre
Membre


Masculin Messages : 3044
Date d'inscription : 10/09/2009
Age : 55
Localisation : Canéjan

MessageSujet: Re: Premiers pas en Spectrographie    25/10/2011, 09:12

Super Fred
Le duo DMK/TSA102 est efficace, l'acquisition montre de belle raies spectrales. Very Happy
Chapeau pour la courbe avec Excel.
Une p'tite question concernant l'acquisition :
la DMK te permet-elle enregistrer directement des images au format fit ou tu fais des AVi ???

Bravo à toi pour cet excellent essai cheers




Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Petrus
Membre
Membre
avatar

Masculin Messages : 1439
Date d'inscription : 15/07/2009
Age : 71
Localisation : Baurech
Emploi/loisirs : Astro Voyages Photos
Humeur : Vagabonde

MessageSujet: Re: Premiers pas en Spectrographie    25/10/2011, 12:19

Très bien, Fred Very Happy
Ça donne envie de se pencher sur la question pour en savoir plus et mieux interpréter ces images.
De quoi occuper les soirées pluvieuses.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://voyages.astronomie.free.fr/zenphoto/
fredlarun
Modérateur
Modérateur
avatar

Masculin Messages : 3100
Date d'inscription : 14/07/2009
Age : 46
Localisation : Bordeaux
Emploi/loisirs : Astronomie, Basse électrique, JuJitsu et Tai chi chuan...
Humeur : Tu achètes Renault ... tu roules à vélo !!!

MessageSujet: Re: Premiers pas en Spectrographie    25/10/2011, 20:21

Petrus > C'est super intéressant, et déjà avec un StarAnalyser, on peut faire des choses très sympa

Gil > Vi l'ensemble marche bien, mais l'ordre 0 et l'ordre 1 entre au chausse-pied sur le capteur de la DMK 31, et je pense perdre de l'information sur les grandes longueurs d'onde
Si on met le spectre sur la diagonale, cela engendre des erreurs de "Tilt" quand on le redresse pour pouvoir le traiter. Du coup, je ne vais pas pouvoir utiliser le prisme qui permet d'augmenter la résolution du SA.

L'emploi de l'APN n'est pas rédhibitoire : c'est ce que fait David Antao avec les superbes résultats que l'on connait. Mais c'est vrai que la détectivité est un bien en dessous d'un capteur ccd comme celui de la DMK, ou le CMOS N&B de la PLM1

Enfin, non : La DMK ne permet que des enregistrement vidéo AVI, ou du one shoot en BMP. Il faut passer par IRIS pour transformer les BMP > FIT.
Pour Véga, c'était simple, une image a suffit.
J'avais lu qu'un des membres d'Audela envisageait de développer un outil permettant de piloter la DMK, et ressortir les images directement en FIT avec ce logiciel, mais je ne vois rien venir scratch



_________________
L'humour vaincra!!! Je suis Charlie!! Twisted Evil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
giti
Membre
Membre


Masculin Messages : 3044
Date d'inscription : 10/09/2009
Age : 55
Localisation : Canéjan

MessageSujet: Re: Premiers pas en Spectrographie    2/11/2011, 01:31

Sur les traces de Fred, voici mes premiers pas avec le Star Analyser sur le spectre de Vega :

L'image brute (50 images de 50ms obtenues avec le C8 et la Pl1m, traitées avec Iris)


Le traitement avec Visual Spec : (l'axe des X correspond à la longueur d'ondes gradué en angstroms).




Les principales raies d'absorption sont bien visibles.

Une comparaison avec le spectre d'une étoile de type A0V effectuée avec Visual Spec (de nettes différences sont quand même visibles scratch )


Une image obtenue en faisant un filé en Déclinaison avec le C8 et l'Apn :


J'ai fait des Offsets, darks et flats (traitement habituel sous Iris) et j'ai tenté de calculer la réponse instrumentale avec Visual Spec pour corriger le spectre. Je procède par tâtonnements, Visual Spec étant quand même complexe.

En ce qui concerne l'interprétation des données, j'avoue que je suis encore un peu aux fraises.... pale

Voilà A+


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
landesgnocq
Membre
Membre
avatar

Masculin Messages : 857
Date d'inscription : 01/01/2010
Age : 70
Localisation : Gnocq, à la limite Landes-Gironde
Emploi/loisirs : la contemplation
Humeur : comme un vieillard maniaque

MessageSujet: Re: Premiers pas en Spectrographie    2/11/2011, 09:56

et moi dans les choux clown

Bravo Giti, bon début!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://astrognocq.doomby.com/
Petrus
Membre
Membre
avatar

Masculin Messages : 1439
Date d'inscription : 15/07/2009
Age : 71
Localisation : Baurech
Emploi/loisirs : Astro Voyages Photos
Humeur : Vagabonde

MessageSujet: Re: Premiers pas en Spectrographie    2/11/2011, 14:03

Bien, Giti, creusez le sujet ça devient intéressant, Very Happy
avec Fred vous devriez traiter les mêmes étoiles pour comparer les résultats.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://voyages.astronomie.free.fr/zenphoto/
fredlarun
Modérateur
Modérateur
avatar

Masculin Messages : 3100
Date d'inscription : 14/07/2009
Age : 46
Localisation : Bordeaux
Emploi/loisirs : Astronomie, Basse électrique, JuJitsu et Tai chi chuan...
Humeur : Tu achètes Renault ... tu roules à vélo !!!

MessageSujet: Re: Premiers pas en Spectrographie    2/11/2011, 23:43

C'est super Giti!

Je vois que tu avances à pas de géant ... c'est déjà très bien ce que tu fais

La superposition des deux courbes mesurées et théorique est très bonne.
Tu as de quoi travailler pour calculer la réponse instrumentale.

CTh = Courbe Théorique
CRI = Courbe de Réponse Instrumentale
CMes = courbe Mesurée

le formule : CMes = CTh X CRI donc CRI = CMes / CTh

Dans Visual Spec, tu as une fonction :"Diviser un spectre par un autre"

Si tu divises ton spectre mesuré par le spectre théorique que tu as bien trouvé : A0V
Tu obtiens une courbe qu'il va falloir fignoler pour obtenir ta réponse spectrale!
Là il faudra que je te montre Wink

Pour les écarts entre les 2 courbes à droite, c'est tout à fait normal : On est en plein dans la zone de la raie Ha et après, où se trouvent les raies d'absorption atmosphérique. Conséquences de cette remarque :

1- La courbe ( ou loi) de réponse instrumentale dépend du matériel mais aussi de l'atmosphère (et la pollution lumineuse!)
2- Il faut donc toujours imager ses étoiles "étalons" lors de chaque soirée spectro
3- Si possible, toujours imager une étoile "étalon" aux environs du champ d'étoile que tu veux étudier si tu changes de hauteur (l'épaisseur de l'atmosphère à des conséquences sur la CRI)
4- Pour le StarAnalyser, choisir des étoiles étalons avec une raie Hb franche > éviter d'étalonner la dispersion du spectre en utilisant la raie Ha

C'est certainement pour cela que David ANTAO faisait systématiquement des acquisitions d'étoiles connues lors des RAAGSO.

La spectro c'est plus facile qu'ils disent ... mais il y a pas mal de boulot quand même


Après au niveau de la caméra :

PLm1 ou DMK :
- avantage > le N&B : chaque pixel est utile
- désavantage > le codage sur 8 bits

L'APN :
- avantage > le codage sur 12 ou 14 bits
- désavantage > la matrice de bayer qui interfère avec le spectre : c'est pour cela qu'il faut l'étaler sur le capteur, et bien soigner la CRI

Sinon la remarque de Petrus est bonne: il faudrait que l'on puisse se faire des inter-comparaisons sur des étoiles communes et poster nos résultats sur le Forum ARAS, histoire d'améliorer nos traitements et étalonnages Wink
Déjà, on peut avoir des conseils avisés avec François Teyssier sur WebAstro : il est modo et support technique sur le forum ARAS

Enfin, concernant l'interprétation des spectres, il n'y a pas de secret : va falloir bouquiner study

Voilou


_________________
L'humour vaincra!!! Je suis Charlie!! Twisted Evil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
giti
Membre
Membre


Masculin Messages : 3044
Date d'inscription : 10/09/2009
Age : 55
Localisation : Canéjan

MessageSujet: Re: Premiers pas en Spectrographie    3/11/2011, 11:20

Merci pour vos retours Very Happy
Et merci pour ta réponse Fred, tu maitrises bien le sujet Wink
Dès ce soir, je vais reprendre le traitement du spectre de Vega et appliquer tes conseils.

Citation :
Si possible, toujours imager une étoile "étalon" aux environs du champ d'étoile que tu veux étudier si tu changes de hauteur (l'épaisseur de l'atmosphère à des conséquences sur la CRI)
Excellente info, il va alors falloir établir une liste d'étoiles-étalons en fonctions des observations.

Citation :
La spectro c'est plus facile qu'ils disent ... mais il y a pas mal de boulot quand même
Un bonne dose de pratique + une bonne dose de théorie study
Mais c'est passionnant et ça vaut le coup d'approfondir le sujet.

A propos de l'Apn :
Citation :
il faut l'étaler sur le capteur, et bien soigner la CRI
A FD6.3 (avec le réducteur), c'est donc un peu limite. J'essaierai à FD10 et même avec une barlow x2.5.

Il faudra se voir pour faire des comparaison de spectres, de techniques etc...Et oui bientôt une section spectro à AG33 bounce

Voilà...
A+

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
giti
Membre
Membre


Masculin Messages : 3044
Date d'inscription : 10/09/2009
Age : 55
Localisation : Canéjan

MessageSujet: Re: Premiers pas en Spectrographie    8/11/2011, 20:11

Voici une p'tite comparaison de différents spectres d'étoiles de classe A.
Cette classe A correspond à des étoiles de température surfacique de 10 000K et présentent un spectre d'absorption d'hydrogène bien défini (la série de Balmer).



Les raies d'absorption de Véga sont nettement plus importantes que celles des autres étoiles. Et comme la température d'une étoile affecte la profondeur des raies, c'est Véga qui remporte la palme de la chaleur la plus chaude.... Cool

Le spectre de Deneb est curieux....en tout cas différents des autres !!! Je vais me renseigner au plus vite study

Voilà c'est tout pour les deuxièmes premiers petits pas en spectro Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Premiers pas en Spectrographie

Revenir en haut Aller en bas

Premiers pas en Spectrographie
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
ASTROSAUCATS - Astronomie Gironde 33 (AG33) :: Le coin des passionnés :: Astrophotos-
Sauter vers:
