 Monture équatoriale

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
ECC2000
Passionné
Passionné


Messages : 36
Date d'inscription : 28/11/2016

Monture équatoriale Empty
MessageSujet: Monture équatoriale   Monture équatoriale I_icon_minitimeSam 10 Déc 2016, 11:25

Bonjour,

Etant en train de chercher une monture équatoriale et de comparer ce qui existe actuellement, je m'aperçois de quelques abérrations mécanique dont une pas piquée des vers, le blocage des axes par une simple vis qui vient buter contre la couronne en bronze !!Shocked Rolling Eyes !

Je ne sais pas comment travail les concepteurs ou s'il ne sont pas assez payés mais c'est du gros n'importe quoi voir du foutage de g.... vu les tarifs !

No ! Etant ajusteur monteur de métier j'ai appris qui fallait plutôt serrer sur un diamètre avec un autre <<diamètre>> ou bague ( les mécanos me comprendront très bien ) pour plus de souplesse, le système devrait même être à ressort, de toutes façon avec un peux de logique....!!, ben non beaucoup tombent dans le panneau because ne connaissant pas les systèmes de logique mécanique !

A moins qu'il y ai une pièce que je n'ai pas vu sur les montures, le serrage sur une couronne par une vis et de plus sans ressort ! Mad  scratch

Bref il peuvent toujours m'attendre pour une NEQ5 ou HEQ5 que je visais !!, reste la AZ-EQ5 qui a l'air beaucoup mieux étudiée et dont je me renseigne sur les blocages des axes qui apparemment se font dans l'axe, je cherche un éclaté que je ne trouve pas et c'est pénible !

Idem aussi sur les AZ-EQ6 dont les blocages se font apparemment dans l'axe !

Sur la NEQ5 et autre.. une modif ( s'il y a assez de place ) consisterait à placer une bague de serrage autour de la couronne ( téflon ), bague percée d'un trou pour le logement de la vis de serrage, mais voilà quoi, démonter une monture neuve pour ammélioration encore du n'importe quoi !

Vu les tarifs des montures je pense qu'il y aurait un minimum mécanique à adopter, surtout sur ce point crucial !

On parlera aussi des roues dentées et correction d'erreur périodique incorporé dans les systèmes, pas piqué des vers aussi  Evil or Very Mad  !

Je me demande parfois s'il nous vendent vraiment du matériel astro, vous allez me dire oui mais le tarif est en conséquence de ...., non dans cette gamme de monture c'est du vol, le rajout d'une bague téflon leur couteraient quoi ?

A+

Pierre


Dernière édition par ECC2000 le Sam 10 Déc 2016, 12:35, édité 1 fois
Revenir en haut Aller en bas
BGI
Passionné
Passionné
BGI

Masculin Messages : 4055
Date d'inscription : 17/07/2009
Age : 77
Localisation : Léognan
Emploi/loisirs : Retraité/variés
Humeur : No more pain(t)

Monture équatoriale Empty
MessageSujet: Re: Monture équatoriale   Monture équatoriale I_icon_minitimeSam 10 Déc 2016, 12:15

Je suis bien d'accord avec toi sur le principe... Evil or Very Mad
Mais voilà, ce sont des montures "grand public" et dans ce domaine, la rentabilité regne en maitre chez les industriels  Sad .
Alors on fait avec , sinon on vide son compte en banque  ou on bricole affraid  .
Sur les EQ6 , la cloche est maintenue par deux roulements, ce qui limite un peu le risque de flexion, mais on ferine tout de meme sur un point pale .
Revenir en haut Aller en bas
ECC2000
Passionné
Passionné


Messages : 36
Date d'inscription : 28/11/2016

Monture équatoriale Empty
MessageSujet: Re: Monture équatoriale   Monture équatoriale I_icon_minitimeSam 10 Déc 2016, 12:45

Merci BGI !

Pour ce qui est des deux roulements pas de soucis, si ce n'est qu'en montant deux SKF ou deux Timken se serait encore mieux, mais il faut encore démonter !

Sur une EQ3 grand public d'accord, mais sur une HEQ5 quand même.......!! Rolling Eyes

Je crois qu'il y aurait beaucoup à faire à améliorer des montures d'occasion Smile !

Acheter une monture d'occase et la modifier serait une solution, mais reste le problème des roues dentées et vis sans fin , on ne sait jamais comment elles ont été traitées !

A+

Pierre
Revenir en haut Aller en bas
gerard33
Membre
Membre
gerard33

Masculin Messages : 3266
Date d'inscription : 29/07/2009
Localisation : Bommes
Humeur : mauvaise

Monture équatoriale Empty
MessageSujet: Re: Monture équatoriale   Monture équatoriale I_icon_minitimeSam 10 Déc 2016, 13:13

ECC2000 a écrit:

A moins qu'il y ai une pièce que je n'ai pas vu sur les montures, le serrage sur une couronne par une vis et de plus sans ressort ! Mad  scratch
effectivement, avant de pousser un coup de gueule, il conviendrait de bien connaitre le sujet


Atik 383 sur newton 200/1000__NEQ6 sur pilier (poste fixe)__autoguidage DSI2 sur MAK 100__moi Happy11
Revenir en haut Aller en bas
http://ciel.gg.blog.free.fr/
ECC2000
Passionné
Passionné


Messages : 36
Date d'inscription : 28/11/2016

Monture équatoriale Empty
MessageSujet: Re: Monture équatoriale   Monture équatoriale I_icon_minitimeSam 10 Déc 2016, 13:51

Je ne demande qu'à voir Gérard !

Photos ? liens ?

Pierre
Revenir en haut Aller en bas
gerard33
Membre
Membre
gerard33

Masculin Messages : 3266
Date d'inscription : 29/07/2009
Localisation : Bommes
Humeur : mauvaise

Monture équatoriale Empty
MessageSujet: Re: Monture équatoriale   Monture équatoriale I_icon_minitimeSam 10 Déc 2016, 14:25

ECC2000 a écrit:
Je ne demande qu'à voir Gérard !

que veux-tu dire? que tu déblatères sans avoir vu??


Atik 383 sur newton 200/1000__NEQ6 sur pilier (poste fixe)__autoguidage DSI2 sur MAK 100__moi Happy11
Revenir en haut Aller en bas
http://ciel.gg.blog.free.fr/
ECC2000
Passionné
Passionné


Messages : 36
Date d'inscription : 28/11/2016

Monture équatoriale Empty
MessageSujet: Re: Monture équatoriale   Monture équatoriale I_icon_minitimeSam 10 Déc 2016, 22:33

Nerveux ? Happy11

La vis sans fin entraine la couronne en bronze ou laiton, frein desserré la couronne tourne libre, vis serrée, la couronne entraine la vis qui entraine le bloc donc la monture, il n'y à rien d'autre sur ces montures, le bout de la vis va sur la couronne c'est tout, pièce intermédiaire nada !

Monture équatoriale Axe_de10

Monture équatoriale Axe_ad10

Monture équatoriale 310

j'ai vu des montures ouvertes sur le net, on voit nettement la trace de la vis de serrage sur la couronne, même que certains ont eu la couronne creusée par des serrages abusif ( c'était pas du laiton mais quand même ), les montures dont je parle sont de la même mouture, c'est peut être du bronze mais c'est mal monté et conçu !, même si ça plait pas à certains.... Laughing !, je dénonce ce genre de daube !

Ces freins sont mécaniquement non viable à long terme, le blocage fonctionnera mais entrainera des déviances, pointage sur une étoile blocage et l'étoile bouge dans l'oculaire normal, la rotation de la vis fait tourner la couronne, alors qu'avec une pièce de serrage intermédiaire du même diamètre que la couronne, se serait parfait !

Avec la AZ-EQ5 c'est nettement mieux, plus cher certe mais beaucoup mieux étudié !

Pierre
Revenir en haut Aller en bas
BGI
Passionné
Passionné
BGI

Masculin Messages : 4055
Date d'inscription : 17/07/2009
Age : 77
Localisation : Léognan
Emploi/loisirs : Retraité/variés
Humeur : No more pain(t)

Monture équatoriale Empty
MessageSujet: Re: Monture équatoriale   Monture équatoriale I_icon_minitimeDim 11 Déc 2016, 00:07

ObjectionS , votre honneur!!

1/ La vis des freins d'HEQ5 / EQ6 ne serre pas directement la cloche, il y a une pastille de laiton ou bronze
d'environ 3 à 4 mm qui fait l'interface entre la pointe de la vis et la cloche. La vis ne PEUT PAS attaquer
directement la surface de la cloche.
2/ La couronne que tu montres sur ta photo n'est PAS une couronne d'HEQ5 ou d'EQ6.
Ca ressemble à une couronne d'EQ2 ou de Bresser (celle qui va avec le LidlScope 70/700), ça n'a rien à voir,
que ce soit pour la conception ou pour le matériau (zamac moulé en coquille)...

Alors, oui, sur ce coup là, je serais assez de l'avis de Gerard pour dire que tu déblateres sans avoir vu Suspect Embarassed

Revenir en haut Aller en bas
gerard33
Membre
Membre
gerard33

Masculin Messages : 3266
Date d'inscription : 29/07/2009
Localisation : Bommes
Humeur : mauvaise

Monture équatoriale Empty
MessageSujet: Re: Monture équatoriale   Monture équatoriale I_icon_minitimeDim 11 Déc 2016, 05:38

BGI a écrit:

1/ La vis des freins d'HEQ5 / EQ6 ne serre pas directement la cloche, il y a une pastille de laiton ou bronze
    d'environ 3 à 4 mm qui fait l'interface entre la pointe de la vis et la cloche. La vis ne PEUT PAS attaquer
    directement la surface de la cloche.
pareil sur mon HEQ5 et NEQ6
je ne connais pas l'AZ-EQ5


Atik 383 sur newton 200/1000__NEQ6 sur pilier (poste fixe)__autoguidage DSI2 sur MAK 100__moi Happy11
Revenir en haut Aller en bas
http://ciel.gg.blog.free.fr/
ECC2000
Passionné
Passionné


Messages : 36
Date d'inscription : 28/11/2016

Monture équatoriale Empty
MessageSujet: Re: Monture équatoriale   Monture équatoriale I_icon_minitimeDim 11 Déc 2016, 08:02

<< La couronne que tu montres sur ta photo n'est PAS une couronne d'HEQ5 ou d'EQ6 >>

Ca j'avais vu !!

S'il existe des photos de cette pièce je demande qu'à voir !, la taille et la forme de cette pièce m’intéresse aussi !

Montage non fiable de toutes façon, la vis va prendre du jeu dans le trou de la pièce à la longue, et l'étoile va bouger dans l'oculaire au serrage !

A force de serrage le taraudage dans le bloc va prendre aussi du jeu vu l'épaisseur et vu le métal utilisé Rolling Eyes !

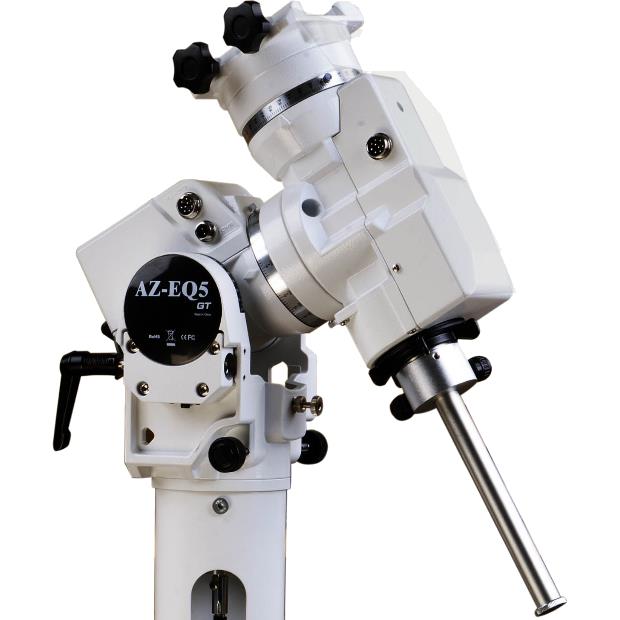

Monture équatoriale Az-eq510

Pierre
